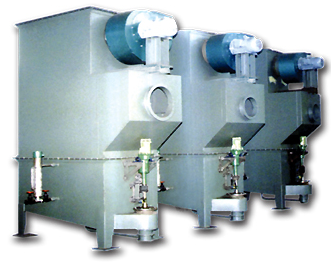

HQT系列脈沖式除塵器
- HQT系列脈沖式除塵器濾筒是除塵器設備中粉塵凈化所必需的關鍵過濾原件，其功能是將設備中空氣里的粉塵分離下來，以減少環境污染。新一代高效系列脈沖式除塵器濾筒集高科技制造的濾膜技術和長信的結構設計于一體，......
- 咨詢熱線：15720490003
-
產品詳情
HQT系列脈沖式除塵器濾筒是除塵器設備中粉塵凈化所必需的關鍵過濾原件，其功能是將設備中空氣里的粉塵分離下來，以減少環境污染。新一代高效系列脈沖式除塵器濾筒集高科技制造的濾膜技術和長信的結構設計于一體，是過濾器的效率更高、壽命更長、清灰更容易、更徹底，被廣泛應用于耐火材料、冶金、碳素、磨料磨具、機械制造、水泥建材、醫藥、食品等制造加工領域，為改善工人工作環境，防止大氣污染，發揮了巨大的作用。
HQT系列濾筒脈沖除塵器適用于機床、鋼鐵、礦山、水泥、碳素、制藥、倒包加料除塵及揚塵源就近除塵。
一、特點：
1、凈化效率高，單只濾筒有效過濾面積可達到8.5m2，過濾效率可達到99.9%以上，出風口粉塵濃度<50mg/m3,達到并優于標準要求（大氣污染物綜合排放標準GB9078-1996）；
2、濾筒使用壽命長，2-3年更換一次；
3、維修方便，以過濾面積為1000 m2的除塵系統計算，布袋除塵器一般需要上千條布袋，全部更換一次需10小時，而濾筒除塵器只需要濾筒80個，全部更換一次僅需1.5個小時；
4、科學的結構設計：特殊的內部支撐確保了濾筒具有超長的強度和長久的壽命。
外表光滑，易于清理粉塵，并使通過濾筒的氣流更加均勻恒定。采用潮汐聚酯纖維，表面難以磨損并使脈沖清灰效果更佳。
4、占地面積??；
5、采用脈沖噴吹進行自動清灰。
二、 工作原理：
HQT系列脈沖式濾筒除塵器在系統主風機的作用下，含塵氣體由進風口進入除塵器，在擋流板的撞擊下轉向流入灰斗；同時，流速減慢，在慣性及粉塵的自重力作用下，較粗顆粒粉塵直接落入灰斗，起到了預收塵的作用，其它較輕細粉塵隨氣流向上吸咐在濾筒的外表上，過濾后干凈的氣體透過濾筒進入上箱體并由出風口排出。隨著過濾工況持續，積聚在濾筒外表面的粉塵造成設備運行阻力增大，由于濾筒除塵器助力應處于1700Pa左右，當運行助力超過此限值，脈沖控制儀通過定時或手動發出指令，啟動噴吹裝置進行清灰以保障濾筒除塵器連續穩定運行
三、技術參數：
濾材：超細合成聚酯纖維絲
過濾效率： 對于0.5微米顆粒，可達99.995%（按GB6165）
反吹脈動壓力： ≤0.75Mpa
通風量： 600~1200㎡/h
結構：
標準：鍍鋅鋼板骨架、內襯及端蓋 選裝：不銹鋼骨架、內襯及端蓋
連接方式：
螺紋連接：由三個螺栓懸裝 拉桿連接：由中心拉桿拉緊
四、材料專用型號說明
產品型號 | 過濾材料 | 過濾精度 | 直徑 | 長度 | 連接方式 | 備注 |
系列脈沖式除塵濾筒 | J-聚酯 | 0.5μ 1μ 5μ 10μ | 8-203㎜ 10-254㎜ 12-304㎜ 12.75-350㎜ | 16-406㎜ 24-604㎜ 26-660㎜ 32-3000㎜ | L：螺紋連接 G：拉桿連接 | FS：防水、防油、防污 FJ：防靜電 FF：覆膜 |
注：如需特殊規格，可特別定做。
五、設備型號說明
單機式除塵器
型號 | 風 量(m3/h) | 過濾面積(m2) | 濾筒個數(個) | 脈沖閥個數 | 過濾風速(m/min) |
HQT-2 | 800-1500 | 17 | 2 | 2 | 0.8-1.2 |
HQT-4 | 2500-3500 | 34 | 4 | 4 | 0.8-1.2 |
HQT-10 | 5000-6000 | 85 | 10 | 5 | 0.8-1.2 |
HQT-14 | 8000-10000 | 120 | 14 | 7 | 0.8-1.2 |
HQT-18 | 10000-16000 | 150 | 18 | 9 | 0.8-1.2 |
HQT-24 | 16000-22000 | 210 | 24 | 12 | 0.8-1.2 |
HQT-30 | 22000-26000 | 260 | 30 | 15 | 0.8-1.2 |
HQT-36 | 26000-30000 | 310 | 36 | 18 | 0.8-1.2 |
組合式除塵器
型號 | 風 量(m3/h) | 過濾面積(m2) | 濾筒個數(個) | 脈沖閥個數 | 過濾風速(m/min) |
HQTZ-600 | 30000-40000 | 600 | 48 | 48 | 0.8-1.2 |
HQTZ-900 | 40000-50000 | 900 | 75 | 75 | 0.8-1.2 |
HQTZ-1200 | 55000-75000 | 1200 | 96 | 96 | 0.8-1.2 |
HQTZ-1500 | 70000-100000 | 1500 | 120 | 120 | 0.8-1.2 |
HQTZ-2250 | 95000-144000 | 2250 | 180 | 180 | 0.8-1.2 |
HQTZ-6250 | 250000-350000 | 6250 | 420 | 420 | 0.8-1.2 |
HQTZ-8000 | 400000-500000 | 8000 | 540 | 540 | 0.8-1.2 |
HQT系列脈沖式除塵器濾筒——粉塵凈化專用設備
